Sistem pondasi plinth modular beban berat untuk panel VX25, VX SE, dan TS yang memberikan stabilitas mekanis tinggi, panel penutup snap-in tanpa baut, dan ruang tata kabel terintegrasi.

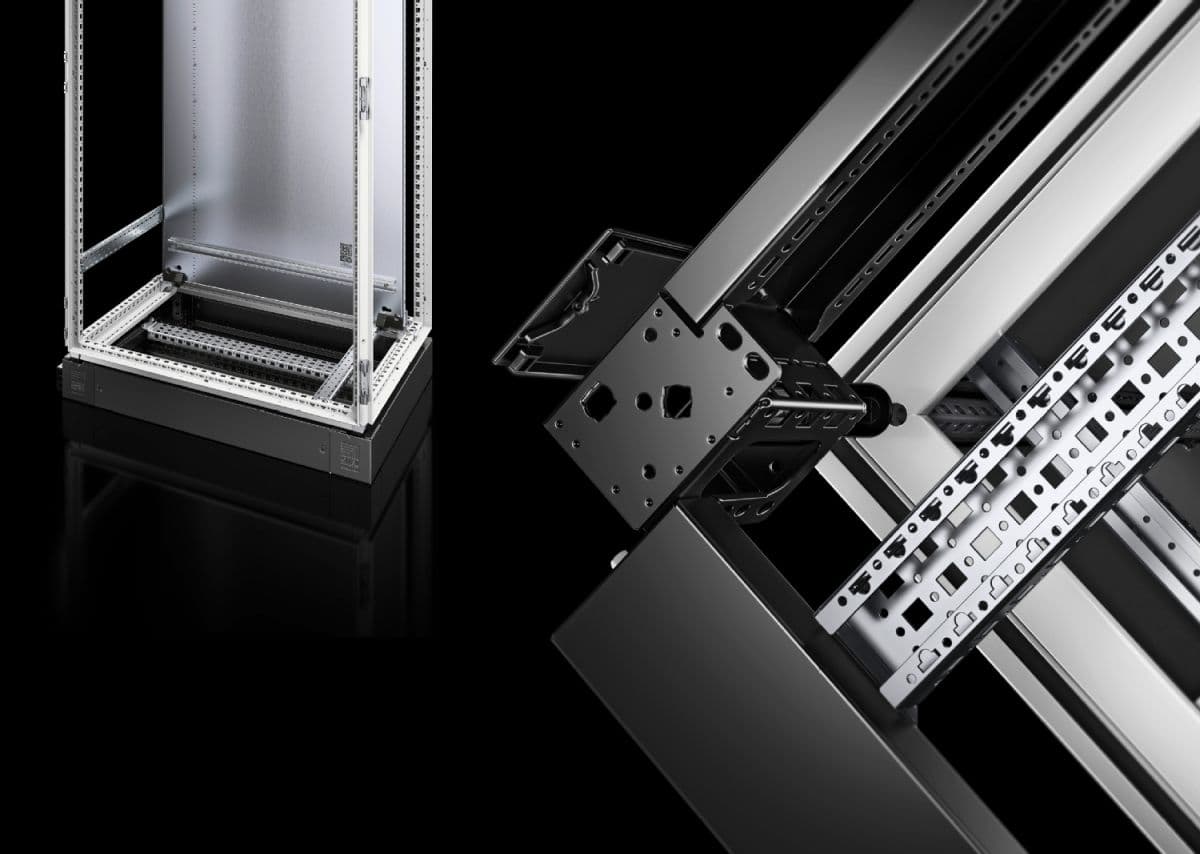

Keandalan panel listrik bermula dari pondasi bawah yang kokoh. Rittal Base/Plinth System VX mengintegrasikan seluruh fungsi dudukan kabinet ke dalam sistem pondasi modular beban berat. Dirancang khusus untuk kubikal gandeng VX25, kabinet monobloc VX SE, serta panel kompak AX, sistem ini meninggikan panel dari kelembaban dan kotoran lantai, menyediakan ruang leluasa untuk terminasi kabel masukan, serta memperkuat kekakuan mekanis saat transportasi dan gempa bumi.
Mobilisasi kubikal panel switchgear berbobot ribuan kilogram menuntut keselamatan tingkat tinggi. Bagian sudut (corner piece) Base/Plinth VX dirancang sangat kokoh dari baja cetak presisi yang mampu menopang beban statis maupun dinamis penuh kabinet (hingga 15.000 N). Garpu forklift dapat langsung masuk mengangkat kabinet dari kolong plinth secara seimbang, mengeliminasi ketergantungan pada palet kayu dan mempermudah penataan di lantai pabrik.
Menutup bagian bawah panel tidak lagi memerlukan proses pengencangan baut yang memakan waktu. Lembaran trim panel samping dan depan-belakang terkunci rapat ke sudut plinth menggunakan kait pegas berpaten (snap-in) dan dapat dibuka kembali dalam hitungan detik saat penarikan kabel. Untuk ruangan IT dan kontrol, tersedia varian panel berpori ventilasi serta panel dengan strip sikat debu (brush strip) untuk jalur masuk kabel fleksibel tanpa merusak jaket isolasi.
Bagian dalam Base/Plinth VX mewarisi pola lubang modular 25 mm yang identik dengan rangka utama VX25. Rel klem kabel profil C, klem penahan tarikan kabel (strain relief), dan plat grounding EMC dapat dipasang langsung di dalam ruang kolong plinth. Saat menggabungkan beberapa kubikal (baying), braket penyambung internal mengunci seluruh rangkaian pondasi secara presisi tanpa celah eksternal yang membahayakan operasional.
Hubungi sales engineer kami untuk ketersediaan stok, spesifikasi teknis khusus, dan penawaran harga resmi.
