Platform busbar utama arus tinggi untuk switchgear VX25 Ri4Power, memberikan ketahanan hubung singkat tersertifikasi hingga 120 kA (1s) dan kapasitas arus hingga 6300 A.
Pada gardu induk utilitas listrik, pusat data berdaya besar, pabrik baja, dan kilang petrokimia, switchgear tegangan rendah utama harus mampu mengalirkan arus listrik masif sekaligus menahan gaya elektrodinamis ekstrem saat terjadi korsleting. Platform busbar arus tinggi Rittal Maxi-PLS dan Flat-PLS menghadirkan solusi paling andal untuk distribusi daya industri berat hingga kapasitas 6300 A.
Sistem Maxi-PLS (tersedia dalam tipe Maxi-PLS 45 untuk 1600/2000 A dan Maxi-PLS 60 untuk 3200/4000 A) menggunakan profil ekstrusi tembaga khusus (E-Cu) dengan alur-T memanjang pada keempat sisinya. Sambungan konduktor, busbar masukan dari Air Circuit Breaker (ACB), dan kabel feeder terpasang langsung menggunakan baut T-head berkekuatan tinggi yang meluncur di alur profil, menghasilkan tekanan kontak optimal tanpa perlu mengebor tembaga.

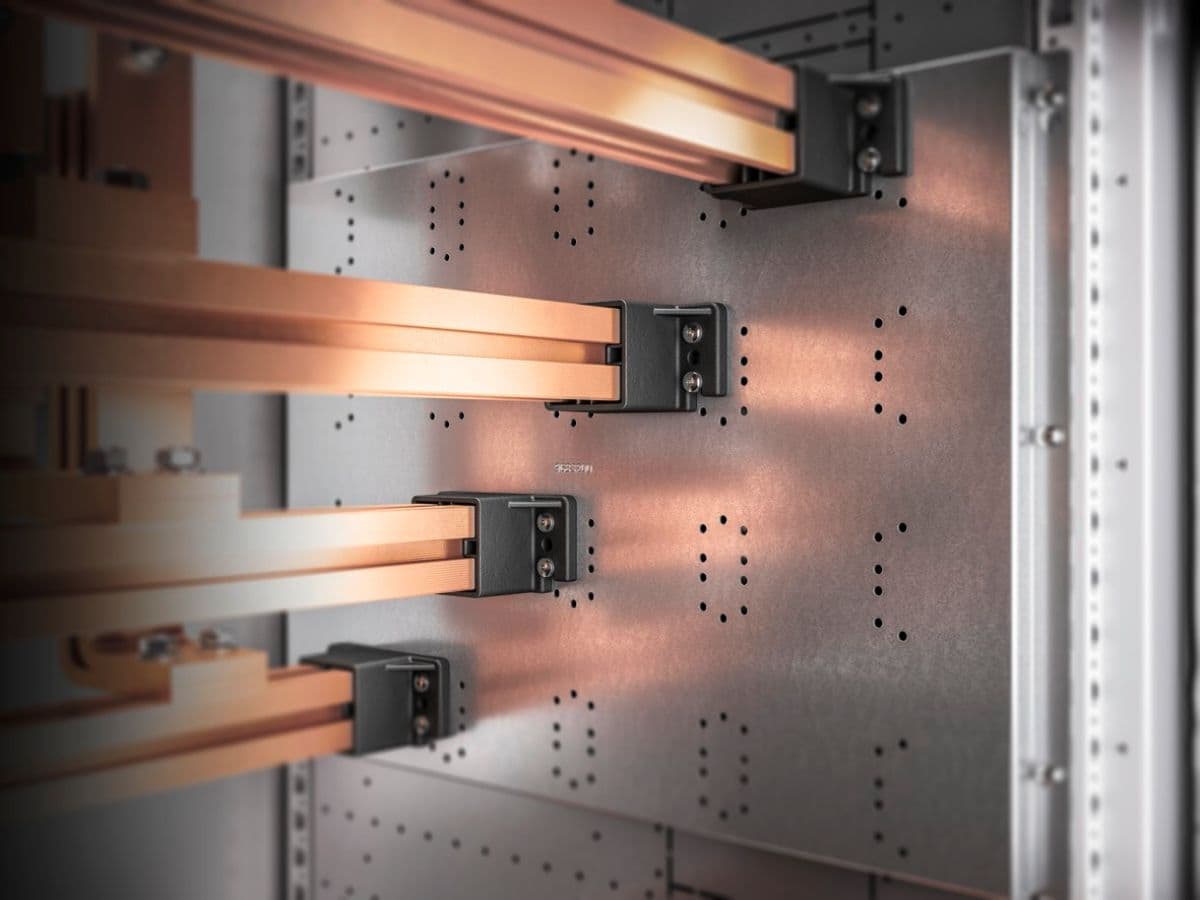

Untuk kebutuhan daya super besar hingga 6300 A, sistem Rittal Flat-PLS menggunakan susunan batang tembaga datar paralel (hingga 4 x 120 x 10 mm per fase). Dudukan busbar berkekuatan tinggi dicetak dari polimer termoset bebas halogen yang tahan api, dirancang sanggup menahan arus gangguan hubung singkat mematikan hingga 120 kA selama 1 detik penuh serta gaya puncak dinamis (Ipk) hingga 264 kA.
Maxi-PLS dan Flat-PLS terintegrasi sempurna di dalam kabinet switchgear VX25 Ri4Power. Diposisikan di kompartemen atap, bagian belakang, atau zona distribusi vertikal, sistem ini mendukung pemisahan internal Form 1, Form 2b, Form 3b, Form 4a, hingga Form 4b sesuai IEC 61439-1/-2. Tersedia modul koneksi standar untuk ACB dan MCCB kelas dunia seperti ABB Emax, Schneider MasterPact, dan Siemens Sentron, menjamin kepatuhan sertifikasi type-test penuh tanpa fabrikasi manual khusus.
